模块电源散热应对措施
发布时间：
2026-07-10 17:26
来源：
随着电源行业向高功率密度、小体积方向持续演进，模块电源的热管理已成为决定产品可靠性与寿命的关键环节。统计资料表明，电子元器件温度每升高2℃，其可靠性下降约10%；温升50℃时的寿命仅为温升25℃时的1/6，可以说，散热设计直接决定了模块电源的“生死” 。
本文将系统解析模块电源散热的核心应对措施与常用术语，助您全面掌握热设计的关键要点。
一、热量从何而来？
根据能量守恒定律，电源的输入总功率应等于输出总功率，即转换效率η恒为100%。然而实际情况中，转换效率η = 1 - Ploss/Ptotal 始终小于100%，意味着总会有一部分能量Ploss损失掉。
损失的这一部分能量去哪了？
除了极少部分转化为电磁波向外辐射外，其余绝大部分都变成了热能，导致模块温度升高。过高的温度会使电源内部的元器件（尤其是电容）失效——电解电容散热不良时，电解液会逐渐干涸，最终导致无法工作。
因此，热设计的本质就是：将这部分损耗功率产生的热量，高效地传导出去。
二、四大散热应对措施
1. 自然风冷——最基础的方式
适用场景： 中低功率模块（如3W-50W）
自然风冷依靠空气自然对流带走热量，无需额外设备，成本最低、可靠性最高，实施时需注意：
整机体积较小时，可开设双向对流散热孔；
模块周围预留充足的通风空间，高功率密度模块尤需关注；
底板电源铜皮尽量做大，利用引脚进行传导散热；
多个模块之间保持足够间隙，增加散热空间；
远离其他发热器件，避免热环境恶化。
2. 散热片增强——最普遍的强化手段
适用场景： 中高功率模块，需要改善外壳到空气的散热；
模块内部填充导热硅胶可优化元器件到外壳的热传导，但外壳到空气的热阻远大于内部热阻。
增加金属散热片的两个核心作用：
降低外壳到空气的热阻；
增大辐射散热表面积；
两者共同作用，可大幅改善散热效果。
3. 强制风冷——高功率密度的必选项
适用场景： 整机紧凑、多模块并存的高热密度场景；
当自然风冷效果不足时，强制风冷通过风扇驱动空气流动，可显著提升散热效果。
关键选型参数包括：
参数 | 说明 |
|---|---|
| 风量 | 越大散热效果越好 |
| 风压 | 越高越能克服散热器阻力 |
| 噪音 | 需在散热效果与噪音之间权衡 |
⚠️ 使用注意事项： 风速越大热阻越小，但风向应避免与模块脚框（frame）垂直，否则会降低散热效果。
4. 液冷——极致性能的终极方案
适用场景： 追求极致性能、超高功率密度的场景（如AI服务器、数据中心）
液冷成本较高，其原理是在电源上增加密封金属块，内部设置精密冷却水道。
更高的热传导效率和更好的散热效果

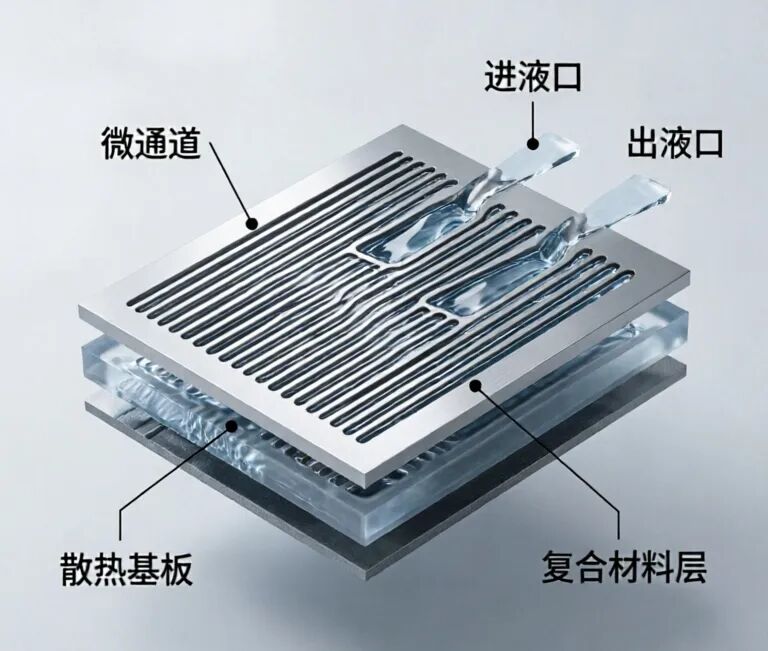

前沿案例中，MPS的MPC24380 AI电源模块采用了DrMOS顶置设计，将功率器件堆叠在模块顶部，配合微通道液冷板，以极低的热阻实现了更佳的热传递。
此外，单相浸没式液冷等新兴技术也在快速发展，通过介电流体与发热元件的直接接触传热，可省去风扇并实现优异的散热效率。
三、散热设计常用术语全解析
🔹 热阻（Thermal Resistance）
定义： 发热器件向周围释放热量的“阻力”，单位为℃/W；
类比理解： 热阻相当于电路中的电阻，温差相当于电压，热功率相当于电流。
热阻越小，散热性能越好。
🔹 结温（Junction Temperature, Tj）
定义： 半导体器件PN结的工作温度，是器件可靠性的核心指标；
每个器件都有最大允许结温（TJmax） ——一旦超出，器件性能将退化甚至失效。
🔹 热阻网络的三级路径
以典型的DC-DC模块为例，热量从芯片到环境需经过三级热阻：
热阻类型 | 符号 | 含义 |
|---|---|---|
| 结到壳热阻 | RθJC | 由芯片封装材料决定，如TO-220封装MOSFET典型值约1.5℃/W |
| 壳到散热器热阻 | RθCS | 受导热硅脂性能与接触压力影响，优质硅脂可降至0.1℃/W |
| 散热器到环境热阻 | RθSA | 取决于散热器材质、翅片结构及风速，是优化重点 |
总热阻计算公式：
RθJA = RθJC + RθCS + RθSA
温升计算公式：
ΔT = P_diss × RθJA
其中P_diss为器件总损耗，ΔT为温升
🔹 热传导、热对流、热辐射
热传递的三种基本方式：
热传导： 热量通过固体物质（如散热器基板、导热垫片）传递；
热对流： 热量通过流体（空气或液体）流动传递——电源模块最主要的散热方式；
热辐射： 热量以电磁波形式向外辐射；
实际设计中，三种方式往往协同作用。
四、散热器选型要点
材料选择
材料 | 热导率 | 特点 |
|---|---|---|
铝型材 | 200-220 W/(m·K) | 成本低、重量轻，适用50W以下场景 |
铜 | 398 W/(m·K) | 散热效率提升40%，但重量和成本高3-5倍 |
热管 | 5000-10000 W/(m·K) | 相变传热，适合空间受限的高热流密度场景 |
陶瓷基板 | 20-30 W/(m·K) | 替代FR4（仅0.3W/(m·K)），适合高频大功率 |
结构优化
强制风冷时，翅片间距≥3mm，避免气流短路；
自然对流时，翅片高度建议控制在25mm以内；
散热器接触面平整度应≤0.1mm，并涂覆导热硅脂（热阻≤0.1℃·cm²/W）。
五、行业前沿趋势
3D封装技术：将电源模块紧凑集成在系统中，提高功率密度的同时优化散热路径。
双面冷却封装：如东微半导体的DSCPPAK5x6双面散热封装，通过创新结构实现散热效率的革命性提升。
相变材料散热：在功率模块基板集成复合相变材料，可将瞬态热冲击下的温升速率大幅降低。
金刚石+均热板：西安电子科技大学团队开发的3D混合封装GaN功率模块，引入相变均热板配合金刚石高导热材料，大幅提高热量扩散能力。
结语
模块电源的散热设计绝非“可有可无”的锦上添花，而是决定产品可靠性与寿命的核心命题。从热阻网络建模到散热器选型，从自然风冷到液冷技术，每一个环节都需要工程师基于实际工况进行精细化设计。掌握上述应对措施与术语，是成为一名合格电源热设计工程师的第一步。散热设计做得好，电源寿命才长得了，威勤电源专注模块电源整体解决方案十余年，为客户提供高品质的产品。
